ABO Valve

Vridspjällventiler för applikationer inom industri och VA, från standard till high performance

ABO är en väletablerad europeisk tillverkare av processventiler, med ett starkt fokus på kvalitet och teknisk innovation. Vi har ett nära samarbete med ABO, som erbjuder en mycket bra support med snabba svarstider och hög servicegrad. ABO är en expansiv tillverkare med moderna produktionsanläggningar i Tjeckien som håller mycket hög standard. Under den noggranna tillverkningsprocessen utförs kvalitetskontroll i flera steg - bland annat materialanalys, kontroll i produktionen, trycktester och slutinspektion innan leverans.

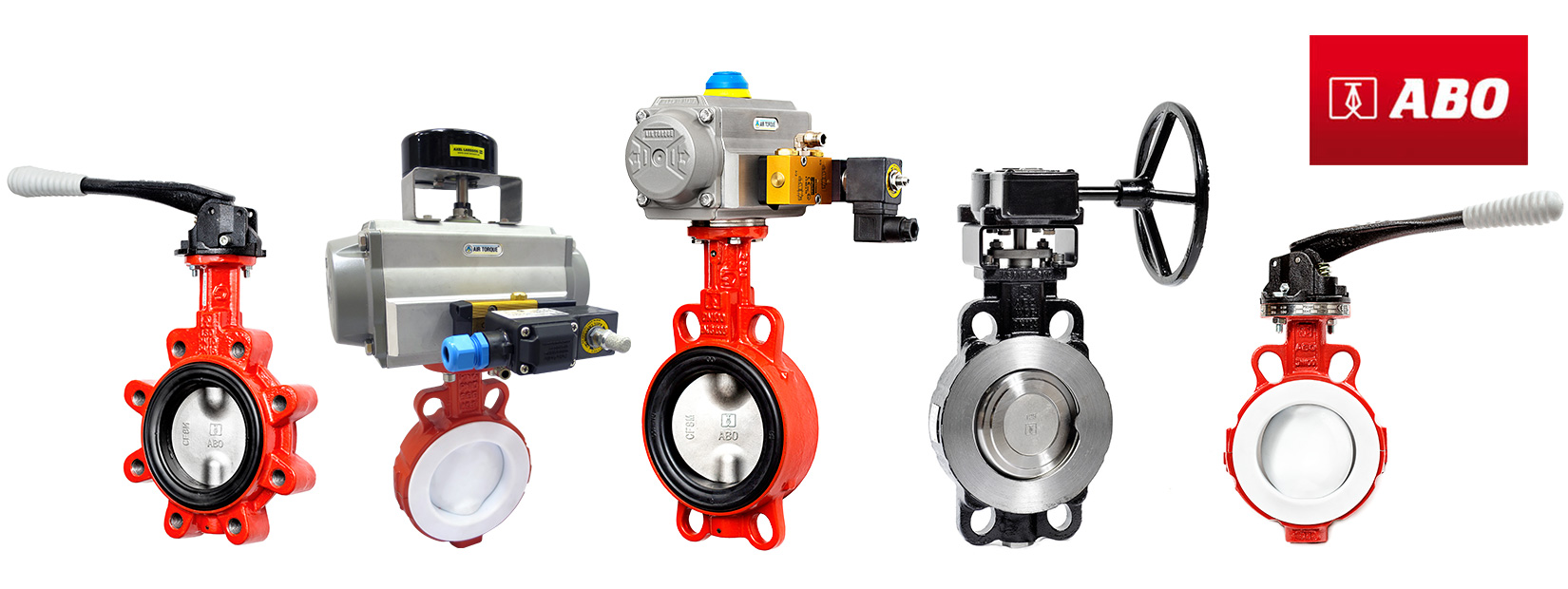

om_oss tillverkare abo abo_produktsortiment_2

Fördelar med ABO vridspjällventiler

• Driftsäkra ventiler för vätskor, gaser, pulver och en mängd andra media
• Mjuktätande vridspjäll för de flesta typer av industriapplikationer
• Dubbel- och trippelexcentriska ventiler för krävande applikationer
• PTFE-linade vridspjäll med hög kemisk resistens för korrosiva miljöer och slitande media
• För inspänning mellan flänsar alternativt lug-anslutning, men även dubbelfläns på begäran
• Foder och klaff kan erhållas i en mängd olika material, beroende på applikation
• Tillverkning i Tjeckien innebär korta transport- och leveranstider
• Kan levereras som kompletta ventilpaket med olika typer av manöverdon och andra tillbehör
• Vi har många svenska referenskunder inom en mängd olika typer av applikationer

Certifikat

• CE/PED 2014/68/EU
• DVGW vatten
• DVGW gas
• ABS typgodkännande
• Lloyd´s
• ATEX (Grupp ll Kategori 1/2GD TX)
• GOST

Produkter

Vridspjällventiler AL 42-A / AL 43-A

om_oss tillverkare abo al42-a_al43-a

Detta är ABO:s standardmodell, används framförallt som avstängningsventil för bl.a. vätskor, gaser och pulver, men kan även användas för enklare flödesreglering.

AL 42-A - inspänning mellan flänsar
AL 43-A - lug-anslutning

• För montage mellan flänsar enligt DIN 1092-1, DIN 2631, ASME B16.5
• Läckageklassad enligt EN 12266-1, klass A. ISO 5208, Klass A. API 598, TAB 5
• Max arbetstryck DN 32-600 16 bar, DN 700-1600 10 bar
• Temperaturområde -30°C till +150°C beroende på materialval
• Klarar vacuum, max 0,2 bar absolut
• Epoximålat ventilhus
• Utbytbart foder
• Utblåsningssäker spindel
• Delad axel
• Lång hals underlättar isolering
• Montageplatta enligt ISO 5211

Se produktblad och tekniska data:
Standardmodell För vatten För gaser

Dubbelexcentriska vridspjällventiler AL 44-590

Dessa ventiler är designade för drift i mycket tuffa miljöer som kräver hög säkerhet, problemfri drift och minimalt underhåll. Den dubbelexcentriska konstruktionen förlänger fodrets livslängd och minskar vridmomentet samtidigt som det garanterar säker drift och täthet även vid plötsliga förändringar i temperatur eller tryck. När ventilen stängs ändras rotationsrörelsen till linjär, vilket effektivt trycker in klaffen i tätningsutrymmet. Denna design förhindrar även oönskad ansamling av t.ex. kvarvarande fasta ämnen mellan klaffen och fodret.

• Ventilen är lämplig för krävande applikationer för vätskor, gaser, slitande och aggressiva media
• Montage mellan flänsar enligt EN 1092-1, 2, DIN 2631-35 och ASME B16.5.
• Tvådelad axel och utbytbar sätesring
• Avsedd för avstängning och reglering
• Utblåsningsäker spindel
• Läckageklassad enligt EN 12266-1 klass A, ISO 5208. klass A, API 598, TAB.5
• Montageplatta manöverdon enligt EN ISO 5211
• Max arbetstryck DN 50-100 - 50 bar, DN 125-100 - 40 bar, DN 250-600 - 25 bar
• Temperaturområde -60°C till +320C° (metallsäte täthet Klass C) beroende på materialval
• Lång hals, för att kunna isoleras.

Se produktblad och tekniska data

PTFE-linade vridspjällventiler AL 42-A-599 / AL 43-A-599

om_oss tillverkare abo abo_ptfe

Foder och klaff är belagda med ren PTFE med en minsta tjocklek på 3 mm, vilket gör ventilen lämplig för användning på aggressiva vätskor och gaser.

AL 42-A-599 - inspänning mellan flänsar
AL 43-A-599 - lug-anslutning

• Mediaberörda delar i ren PTFE ger lång lång livslängd och hög driftsäkerhet.
• Hög kemisk resistens, seghet och flexibilitet
• Låg friktionskoefficient, låg vattenabsorption och icke vidhäftning.
• Utmärkt nötnings- och korrosionsbeständighet
• Motståndskraft mot kemikalier inkl. starka syror och alkaliner, lösningsmedel, alkoholer, fetter och oljor
• Motståndskraft mot fukt och vatten
• Epoxibelagt ventilhus, även annan specialbeläggning mot begäran t.ex. C3, C4 etc
• För montage mellan flänsar enligt DIN 1092-1, DIN 2631, ASME B16.5
• Lågt vridmoment och hög täthet, då axel och klaff är tillverkade i en enhet med ”kulformade” tätningsytor
• Lång hals underlättar isolering
• Montageplatta enligt ISO 5211
• Läckagetest enligt EN 12266-1 klass A, ISO 5208. Klass A, API 598, TAB.5.
• Max arbetstryck 10 bar, för flänsar PN 6/10/16 eller ANSI 150
• Temperaturområde: -40°C till +200°C
• Som tillval bl.a. polerad klaff i rostfritt stål alternativt ledande PTFE, WRAS certifikat för dricksvatten, ATEX, certifikat 3.1, 3.2 med mera.

Se produktblad och tekniska data

För applikationer i korrossiva miljöer och slitande media, se även SAFI:s breda program av ventiler och instrument i termoplast.

Kontakta oss för offert, leveranstider och tekniska frågor!

Våra innesäljare hjälper dig med allt som rör ventiler och instrument, du når dem på deras gemensamma telefonnummer 010-455 97 70, på e-post: sales@axel-larsson.se eller via individuella kontaktuppgifter här.
