Vad händer när ett ventilpaket automatiseras?
Skillnaden mellan en manuell och en automatiserad lösning ligger i hur ventilen styrs. I stället för att öppna eller stänga ventilen för hand skickas en signal från ett styrsystem. Det kan vara en elektrisk signal eller tryckluft beroende på vilken typ av manöverdon som används.
Det gör att ventilpaketet kan integreras i större system och reagera direkt på förändringar i processen, till exempel vid tryckförändringar eller behov av att starta och stoppa flöden.
Så styrs flödet steg för steg
För att förstå hur ett automatiserat ventilpaket fungerar kan man bryta ner det i några enkla steg.
- En signal skickas från ett styrsystem, till exempel ett PLC-system eller en enkel styrpanel.
- Signalen aktiverar manöverdonet, antingen via el eller tryckluft.
- Manöverdonet omvandlar signalen till en mekanisk rörelse.
- Ventilen öppnar eller stänger, vilket reglerar flödet i systemet.
Hela förloppet sker snabbt och kontrollerat, vilket gör att processen kan styras med hög precision.
Hur fungerar olika typer av manöverdon?
Valet av manöverdon påverkar hur ventilpaketet arbetar i praktiken.
Pneumatiska manöverdon, som exempelvis AL 77 och AL 79, drivs med tryckluft och används ofta där snabb och frekvent manövrering är viktig. Inom Axel Larssons ventilpaket används AL 77 med Scotch Yoke-princip, vilket ger extra vridmoment i början och slutet av rörelsen, medan AL 79 arbetar med ett linjärt vridmoment.
Elektriska manöverdon, som AL 78, styrs istället med elsignal. De är ofta självhämmande och kan hålla sin position även vid strömbortfall, vilket gör dem lämpliga i system där stabil positionering är viktigt. Denna typ av lösning används ofta i ventilpaket där exakt styrning och positionering är avgörande.

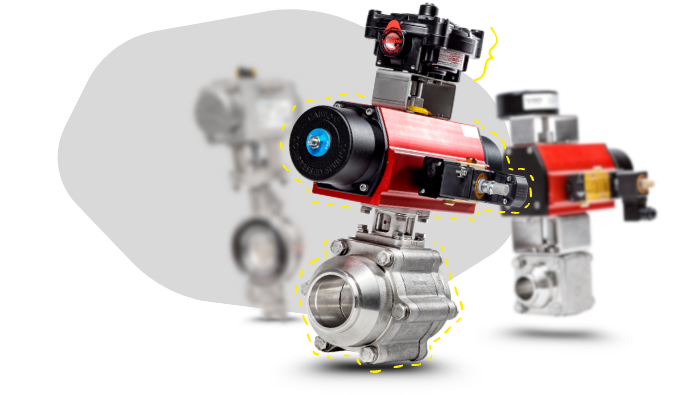

Vilka komponenter samverkar i ett automatiserat ventilpaket?
Ett automatiserat ventilpaket består av flera delar som arbetar tillsammans:
- Ventilen, som styr själva flödet
- Manöverdonet, som öppnar och stänger ventilen
- Magnetventiler eller styrsignaler, som aktiverar manöverdonet
- Lägesindikering eller lägesställare, som visar ventilens position
När dessa komponenter är korrekt kombinerade får du en lösning som är både driftsäker och enkel att integrera i rörsystem.
Varför används automatiserade ventilpaket?
Automatiserade ventilpaket används i allt från enklare installationer till avancerade industriella processer. De gör det möjligt att styra flöden automatiskt, vilket minskar behovet av manuell hantering och ökar både säkerhet och effektivitet.
I många verksamheter är det en förutsättning för att kunna arbeta med kontinuerliga processer där flöden behöver regleras snabbt och exakt.
Behöver du hjälp att hitta rätt lösning?
Automatiserade ventilpaket kan anpassas efter både enkla och mer avancerade behov. Genom att kombinera rätt ventil, manöverdon och tillbehör får du en lösning som fungerar optimalt i din anläggning.
På Axel Larsson har vi lång erfarenhet av att kombinera och montera ventilpaket i olika konfigurationer, från standardlösningar till mer komplexa system. Kontakta oss så hjälper vi dig ta fram ett ventilpaket som passar din applikation.
