Vad är ANSI-fläns?
ANSI-flänsar följer idag standarden ASME B16.5, även om benämningen ANSI fortfarande används i dagligt tal.
Denna standard är vanlig inom:
- exportprojekt
- olje- och gasapplikationer
- internationella OEM-lösningar
Vanliga tryckklasser är:
- Class 150
- Class 300
- Class 600
- Class 900
- Class 1500
- Class 2500
Tryckklassen anges som Class och är kopplad till tillåtet tryck vid olika temperaturer.
Vad är DIN-fläns?
DIN-flänsar bygger på europeiska standarder, idag oftast enligt EN 1092-1, även om många fortfarande säger DIN.
Dessa används främst i Europa och i svenska industrimiljöer.
Vanliga tryckklasser är:
- PN10
- PN16
- PN25
- PN40
- PN63
- PN100
- PN160
- PN250
- PN420§
Här anges tryckklassen som PN (Pressure Nominal).
Viktig skillnad: måtten
Det som är mest kritiskt är att flänsarna har olika:
- ytterdiameter
- bultcirkel
- antal hål
- håldiameter
- tätningsyta

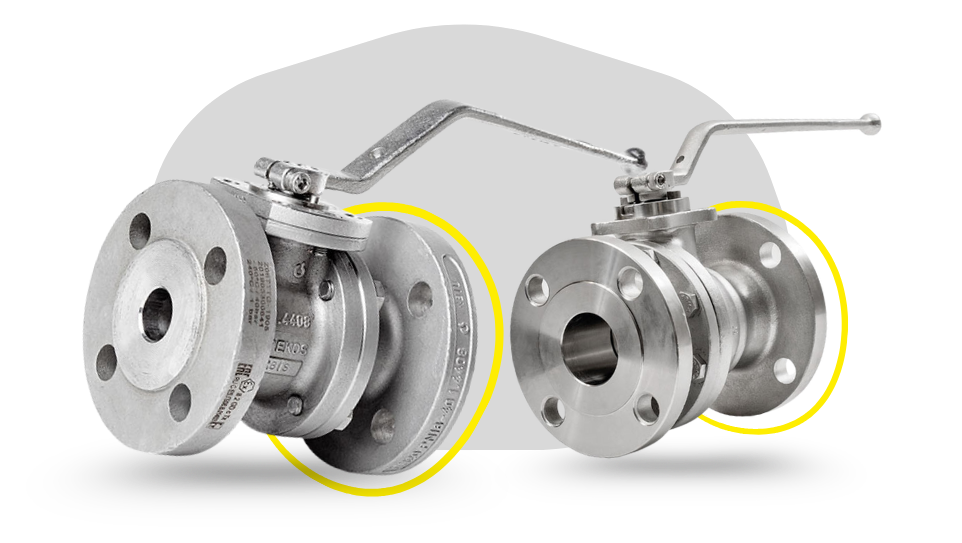

Det betyder att en ANSI-flänsad ventil normalt inte passar direkt mot en DIN-motfläns.
Även om dimensionen exempelvis är DN50 eller 2”, kan bultmönstret vara helt annorlunda.
Exempel
Det är viktigt att alltid kontrollera:
- dimension
- tryckklass
- flänsstandard
- bygglängd
innan beställning.
Tabellen nedan visar en jämförelse mellan DN50 ANSI Class 150 och DIN PN16, som trots liknande dimensioner illustrerar skillnaderna mellan respektive standard.
|
Parameter
|
DIN PN16
|
ANSI CL150
|
|
Nominell dimension (DN / tum)
|
DN50
|
2”
|
|
Antal bulthål
|
4
|
4
|
|
Bulthålsdiameter (mm)
|
18
|
19
|
|
Bultcirkel / Pitch Circle Diameter (mm)
|
125
|
121
|
|
Bygglängd / Face-to-face (mm)
|
150
|
178
|
|
Ytterdiameter fläns (OD, mm)
|
165
|
150
|
|
Tryckklass
|
PN16
|
Class 150
|
När används vilken standard?
ANSI
Vanligt vid:
- internationella projekt
- exportmaskiner
- processanläggningar
- energi och pipeline
DIN / EN
Vanligt vid:
- europeiska installationer
- svensk industri
- vatten och VVS
- standardiserade processystem i Europa
Vårt råd
Om ni är osäkra på om er befintliga installation är ANSI eller DIN hjälper vi gärna till att kontrollera rätt standard innan beställning. Det sparar både tid och onödiga ombyggnationer.
ANSI-flänsade produkter för hela rörsystemet
I vårt breda sortiment erbjuder vi flera produktgrupper med ANSI-flänsade anslutningar.
Detta inkluderar bland annat:
Det gör det möjligt att standardisera hela installationen med samma flänsstandard och förenkla både projektering, installation och framtida service.
